ATMOS Holzvergaserkessel DC25GSE

Sie können noch keine Preise sehen.

Es ist ein Login bzw. eine Registrierung als (Gewerbe-)Kunde erforderlich. Als Privatkunde können Sie gerne ein Angebot anfordern, nutzen Sie dazu den nachfolgenden Button "Angebot anfordern" oder melden Sie sich einfach telefonisch.

zum Login Angebot anfordern

GSE - die zukunftsorientierte Kesselserie
Geringer Brennstoffverbrauch setzt einen hohen Wirkungsgrad voraus. Die GSE Kessel erzielen dabei Spitzenwerte und zählen zu den umweltfreundlichesten Holzvergaserkesseln am Markt. Die durchdachte Konstruktion ermöglicht einfaches und problemloses Heizen sowie schnelles und leichtes Reinigen des Kessels nach relaitv großen Zeitabständen.
Die GSE Kessel haben im Unterschied zu den anderen ATMOS Holzvergaserkesseln einen besonders effizienten Abgaswärmetauscher im hinteren senkrechten Rauchgaskanal, sowie eine thermostatische Regelung der Zuluft über die Abgastemperatur. Primär- und Sekundärluft sind getrennt voneinander einstellbar.

Beschreibung
GSE - die zukunftsorientierte Kesselserie
Geringer Brennstoffverbrauch setzt einen hohen Wirkungsgrad voraus. Die GSE Kessel erzielen dabei Spitzenwerte und zählen zu den umweltfreundlichesten Holzvergaserkesseln am Markt. Die durchdachte Konstruktion ermöglicht einfaches und problemloses Heizen sowie schnelles und leichtes Reinigen des Kessels nach relaitv großen Zeitabständen.
Die GSE Kessel haben im Unterschied zu den anderen ATMOS Holzvergaserkesseln einen besonders effizienten Abgaswärmetauscher im hinteren senkrechten Rauchgaskanal, sowie eine thermostatische Regelung der Zuluft über die Abgastemperatur. Primär- und Sekundärluft sind getrennt voneinander einstellbar.

ATMOS Holzvergaserkessel DC25GSE mit 25kW Leistung und für 53cm Scheitholzlänge

Im Lieferumfang enthalten:
- Holzvergaserkessel
- Honeywell Feuerzugregler
- Kesselfüll- und Entleerungshahn
- Reinigungsbesteck
- Aschelade

Brennstoff: Trockenes, gespaltenes Scheitholz Ø 80-150 mm, Länge 530mm
Restfeuchte 12-20%, Heizwert 15-17 MJ/kg
Empfohlene Puffergroße: 1500 Liter
CE- Zulassung für Deutschland und EU
Prüfung mit Zertifikat nach DIN EN 303-5

Vorteile / Merkmale Serie GSE:
- kompakter und sehr robuster Kesselaufbau - moderne Konstruktion
- stabile Blechverkleidung und ansprechendes Design
- leichte, übersichtliche Bedienung und geringer Reinigungsaufwand
- keramische Brennkammer - perferkter Vergasungsprozess
- ausgefeilte Holzvergasertechnik
- sparsam im Verbrauch durch hohen Wirkungsgrad
- Saugzugventilator mit Schwelgasabsaugung und gerigem Stromverbrauch
- variable Türöffnung - rechts/links angeschlagen
- große Fülltüre für leichte Handhabung
- garantierte Langlebigkeit
- hervorragende Abgaswerte
- einmaliges Preis-Leistungsverhältnis

Dieser Kessel ist BEG EM Förderfähig und unterschreitet die Werte der BImSchV Stufe 2
BedienungsanleitungGSE-Serie
10101251_23_05_09AnleitungGSE
Technische Daten

Nennleistung (kW):25
Abgastemperatur (°C):132
Mitte Rauchrohr (mm):945
Rauchrohr Ø (mm):148-152
Vor- Rücklauf (Zoll):1 1/2
mind. Puffervolumen (l):1375
Wirkungsgrad (%):90,5
Füllraumtiefe (mm):530
Füllraumvolumen (dm):125
Staub-Messwert (mg/m³):11
erford. Schornsteinzug (mbar):0,18
Abgasmassestrom (kg/s):0,017
CO-Messwert (mg/m³):97
Bilderkurztext:BAFA Förderfähig
Tiefe / Länge (mm):1030
Höhe (mm):1281
Breite (mm):680

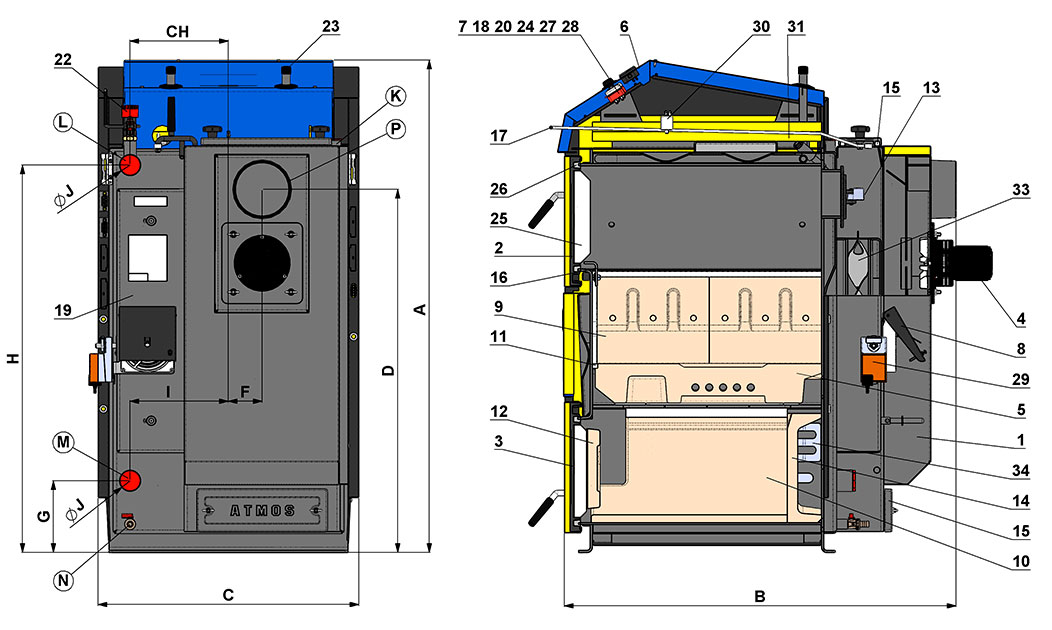

Zeichnung des Kessels

alt

Legende zu Kesselskizzen
1. Kesselkörper 17. Hebel der Anheizklappe
2. Fülltüre (obere) 18. Thermometer
3. Reinigungstüre - Verbrennungsbereich (untere) 19. Saugkanal - Luftkanal
4. Abzugsventilator 20. Schalter
5. Hitzebeständiges Formstück - Düse 22. Zugregler - Honeywell FR 124
6. Schaltfeld 23. Wärmetauscher für thermische Ablaufsicherung
7. Sicherheitsthermostat 24. Kesselthermostat - Regulierungs (Ventilatorthermostat)
8. Luftregulierklappe 25. Türfüllung - Sibral
9. Feuerbeständiges Formstück - Seite der Freuerstelle 26. Türdichtung - Schnur 18x18
10. Feuerbeständiges Formstück - Kugelraum 27. Rauchgas-thermostat 1
11. Dichtung - Düse - 12x12 (14x14) 28. Rauchgas-thermostat 2
12. Feuerbeständiges Formstück - Halbmond 29. Belimo-Stellantrieb - Drosselklappe (Servomotor BELIMO)
13. Anheizklappe 30. Kondensator für ventlator
14. Feuerbeständiges Formstück - hintere Stirnseite vom Kugelraum 31. Sicherheitsthermostat für Pumpe 95 °C
15. Reinigungsdeckel 33. Abgasbremser (Turbulator)
16. Blende 34. Abgasbremser - Nur bei DC22GSE, DC30GSE



Maße

Kesseltyp DC18GSE DC22GSE DC25GSE DC30GSE DC40GSE DC50GSE
A 1281 1281 1281 1281 1435 1435
B 820 820 1020 1020 1120 1120
C 680 680 680 680 680 680
D 945 945 945 945 1095 1095
E 150/152 150/152 150/152 150/152 150/152 150/152
F 87 87 87 87 82 78
G 185 185 185 185 185 185
H 1008 1008 1008 1008 1152 1152
CH 256 256 256 256 256 256
I 256 256 256 256 256 256
J 6/4" 6/4" 6/4" 6/4" 2" 2"



Technische Angaben

Kesseltyp   DC18GSE DC22GSE DC25GSE DC30GSE DC40GSE DC50GSE
Leistung des Kessels kW 19 23 25 29,8 40 49
Vorgeschriebener Schornsteinzug Pa 16 18 18 20 22 24
Maximaler Wasserüberdruck kPa 250 250 250 250 250 250
Gewicht des Kessels kg 376 373 469 466 548 565
Wasservolumen im Kessel l 73 73 105 105 112 128
Volumen des Brennstoffschachts dm3 85 86 125 125 170 170
Maximale Scheitlänge mm 330 330 530 530 530 530
Durchmesser des Abzugkanals mm 150/152 150/152 150/152 150/152 150/152 150/152
Wirkungsgrad des Kessels % 90,3 90,7 90,5 90,8 90,5 92,0
Abgastemperatur bei Nenn-Wärmeleistung °C 145 158 132 155 175 183
Kesselklasse - Erfüllt BImSchV Stufe II.   5 5 5 5 5 5
Energieeffizienzklasse   A+ A+ A+ A+ A+ A+
Förderfähig in Deutschland
(In Österreich nach Bundesland)		   a a a a a a

Vorgeschriebener (bevorzugter) Brennstoff:

trockenes Holz (mit einer Heizleistung von

15 – 17 MJ.kg-1, Wassergehalt 12–20%,

Durchmesser 80 – 150 mm

Einstellbereich des Temperaturreglers:

von 75 bis 95 °C

Quelle: www.atmos.eu

Wir empfehlen folgende Produkte dazu zu bestellen

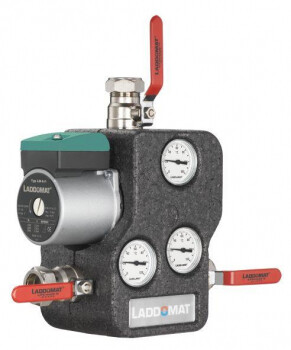

Laddomat 21-60A Rücklaufanhebung mit Grundfos Energiesparpumpe UPM 3

Die perfekte Verbindung vom Holz- und Festbrennstoffkessel zum Pufferspeicher zur optimalen Rücklaufanhebung. Laddomat 21-60A…

Pufferspeicher EPS 1500 inkl. 120mm Green Line Vlies-Isolierung

So flexibel kann ein Speicher sein! In allen geschlossenen Warmwasserheizungsanlagen einsetzbar. Material: Stahl S235 JR+AR (innen…

Thermische Ablaufsicherung BVTS 97°C - Kapillarrohr 1300mm

Thermische Ablaufsicherung mit zwei voneinander unabhängigen Fühlersystemen. TAS besteht aus einem Ventilgehäuse, Hubventil, zwei…

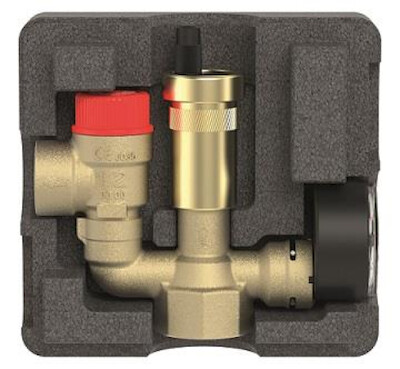

AFRISO Kesselsicherheitsgruppe 2,5 bar - G1 Innengewinde
